Puesta en marcha completa en Shandong Hongzhitai New Energy Technology, Xintai

1. Puesta en marcha completa

La instalación de aparamenta en Shandong Hongzhitai New Energy Technology Co., Ltd. en Xintai, Shandong, ha completado su puesta en servicio.

La puesta en marcha es la etapa en la que un equipo deja de ser una instalación y pasa a ser un sistema de trabajo. Se rastrea cada circuito hasta su dibujo, se configura y prueba cada dispositivo de protección, y se confirma que cada enclavamiento, señal e indicación dice la verdad sobre el equipo detrás de él.

Sólo cuando todo eso está hecho, la habitación de estas fotografías se convierte en una subestación en lugar de una fila de gabinetes.

Figura 01  La sala de aparamenta de media tensión en el sitio de Xintai, con los paneles KYN28A-12 dispuestos en dos filas, uno frente al otro, a lo largo del pasillo de operaciones.

2. Qué se instaló: Tablero revestido de metal KYN28A-12

El equipo principal es una aparamenta blindada extraíble KYN28A-12: interior, trifásica, 50 Hz, construida para sistemas monobarra y monobarra seccionados desde 3,6 kV hasta 12 kV.

Su función es recibir y distribuir energía eléctrica y controlar, proteger y monitorear los circuitos conectados a ella, lo que lo convierte en el punto donde el suministro entrante, los alimentadores salientes, la medición y la protección se encuentran en una sola habitación.

La disposición es legible en los frentes de los paneles. El cabezal del tramo lleva el panel de aislamiento de entrada para la primera sección de barras y el panel de entrada para la segunda, seguido de paneles de interruptores con clasificaciones de 630 A marcados en el frente.

Cada panel está identificado por un número (G01, G02 y siguientes) junto con una identificación con código QR, diagramas unifilares y advertencias de seguridad.

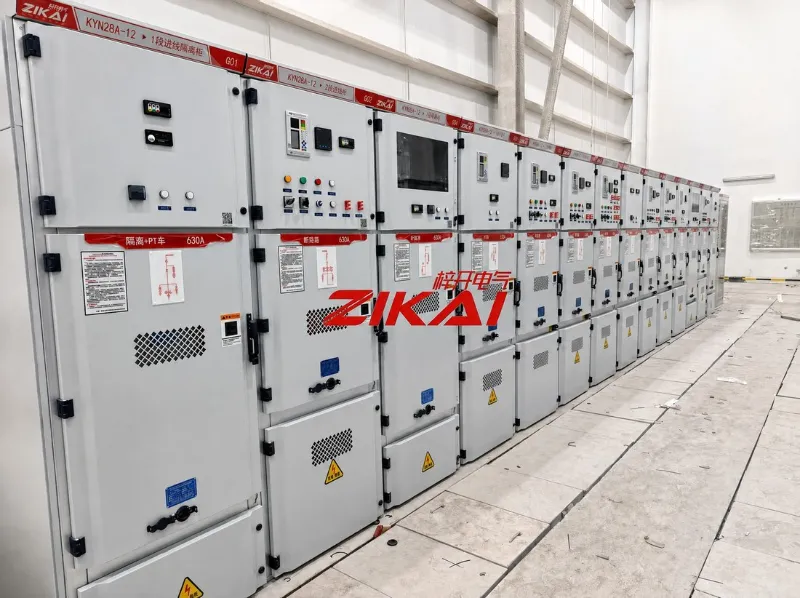

Figura 02  Paneles KYN28A-12. Numeración de paneles, nombres de circuitos, clasificaciones de 630 A, diagramas unifilares e identificación con código QR en los frentes.

3. La pantalla de la batería de CC

Junto al cuadro se encuentra la pantalla de la batería de CC. Es la fuente de reserva que mantiene viva la protección, el control y la indicación cuando el suministro principal no está disponible, que es exactamente el momento en que esos circuitos son más importantes.

La pantalla combina la sección de carga y distribución con el propio banco de baterías, por lo que se puede inspeccionar todo el sistema de CC en un solo lugar. En las fotografías, la cadena de baterías y el panel frontal instrumentado se encuentran en el mismo recinto.

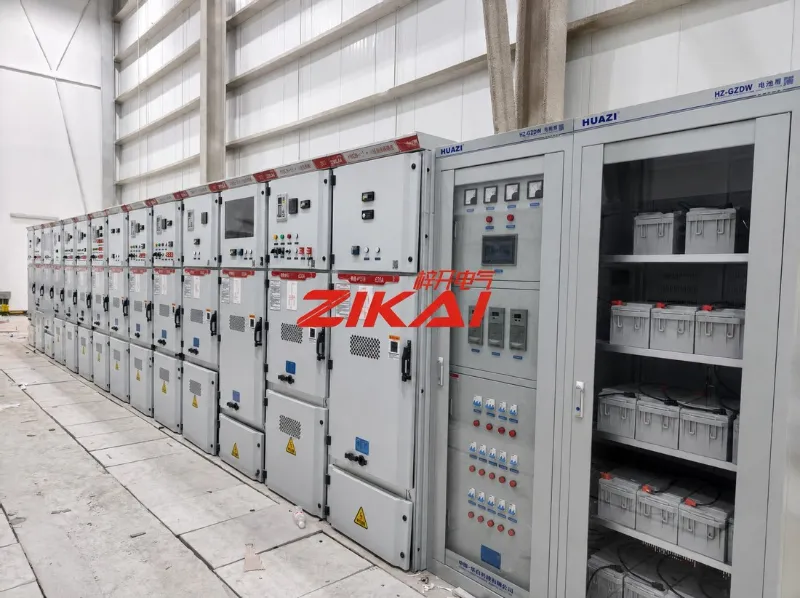

Figura 03  La pantalla de la batería de CC, con el panel frontal instrumentado y el banco de baterías alojados en el mismo gabinete.

4. Qué significa “puesta en servicio completa”

Una aprobación de puesta en servicio es una lista de las cosas que se hicieron. El nuestro dice así:

• Cada circuito trazado y confirmado con los dibujos, panel por panel

• Configuraciones de protección aplicadas según lo diseñado y cuyo funcionamiento se demostró

• Se revisó la alineación y la intercambiabilidad de los camiones extraíbles a lo largo del recorrido.

• Se verificaron los enclavamientos y las contraventanas de seguridad, para que ningún panel pueda operarse fuera de secuencia.

• Señales de indicación, medición y alarma confirmadas según las condiciones en el sitio

• Pruebas de aislamiento y dieléctricas superadas antes de la energización

• Etiquetado, diagramas y sitio físico acordados

Nada de eso es visible en una fotografía. Todo ello decide si la habitación se comporta como dice el dibujo.

5. Registro del sitio

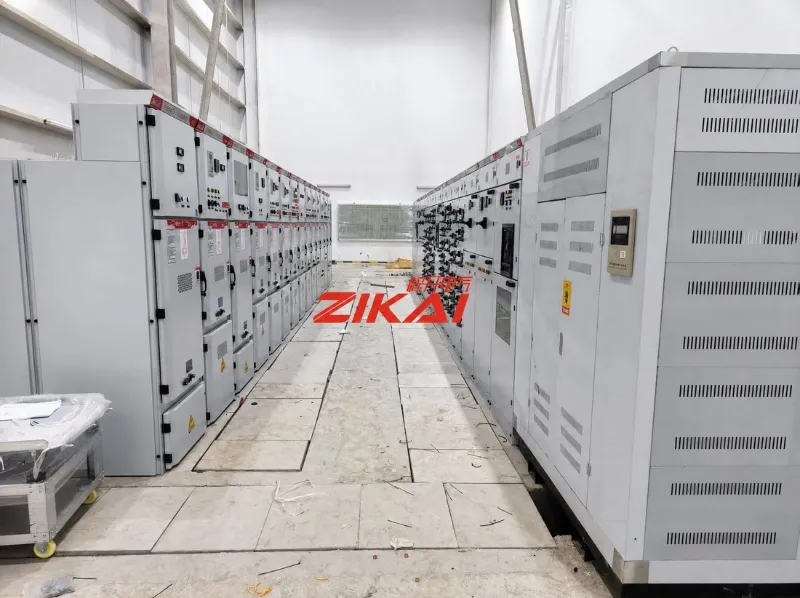

Dos vistas del mismo tramo: toda la longitud de la línea de aparamenta y el pasillo de operación entre las filas. Las marcas en el piso, el espacio libre de acceso y la posición de cada panel con respecto a su número son parte de lo que se verifica en esta etapa.

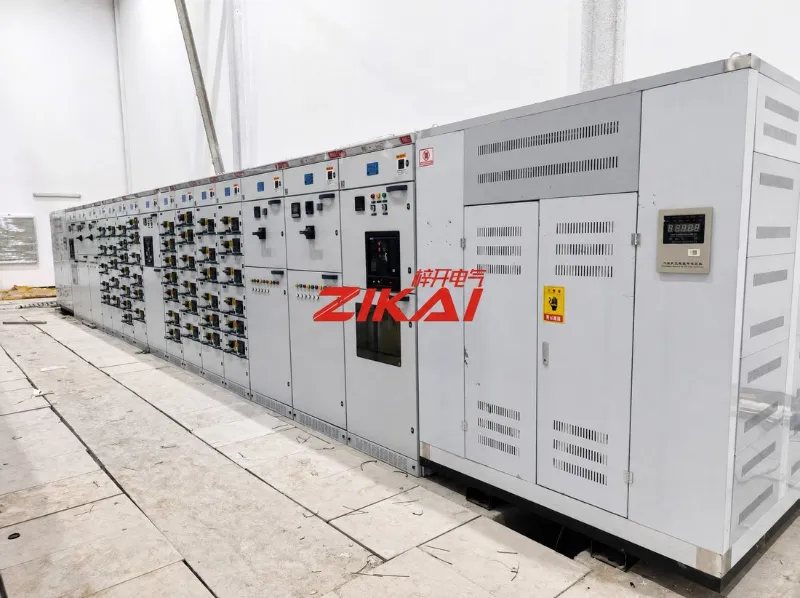

Figura 04  La línea de aparamenta vista a lo largo, con frentes de paneles, dispositivos de protección y paneles de instrumentos en secuencia.

Figura 05  El pasillo de operaciones. Frentes de paneles, clasificaciones y advertencias de seguridad, con espacio de acceso libre a lo largo del recorrido.

6. Acerca de Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) fabrica, moderniza y da servicio a paquetes completos de equipos de energía: aparamenta de media tensión, conjuntos de distribución de baja tensión, subestaciones tipo caja, disyuntores de vacío montados en postes y exteriores, dispositivos de compensación de condensadores y equipos de distribución asociados.

Los proyectos se entregan desde el suministro de equipos hasta la instalación y puesta en marcha.

Nota del editor: solo se utilizaron los datos proporcionados: el nombre del cliente, la ubicación y la finalización de la puesta en servicio. La descripción KYN28A-12 y la clasificación de 630 A se toman de la documentación de la industria y de las marcas legibles en los paneles; no se ha indicado ningún recuento de paneles, valor del proyecto ni cronograma. Los pies de foto describen sólo lo que es visible en cada fotografía.
