Nueve Subestaciones. Un cambio completo.

Zikai Electric completa el reemplazo de capacitores en nueve subestaciones de estilo americano en Kashgar, Xinjiang

En las zonas azotadas por el viento de Kashgar, nueve subestaciones de estilo americano acaban de reemplazar sus unidades de compensación de capacitores: se quitaron los capacitores viejos, se colocaron nuevos bancos, se realizaron verificaciones de fase y pruebas de conmutación. Sobre el papel parece un trabajo sencillo. Sin embargo, lo que realmente decide cómo se comportarán esas unidades durante la próxima década es todo lo que no se puede ver en una fotografía.

1. Proyecto de un vistazo

2. Por qué merece atención el cambio de condensador

En un sistema de distribución de bajo voltaje, el banco de capacitores es el componente silencioso que nadie nota, hasta que falla y luego toda una sección se ve afectada. Su trabajo es la compensación de potencia reactiva. Si se hace bien, el factor de potencia se mantiene estable, la corriente de línea cae y se libera capacidad efectiva del transformador. Si se hace mal, las pérdidas aumentan, el voltaje fluctúa y los cargos por penalización del factor de potencia comienzan a aparecer.

Es por eso que el reemplazo de capacitores nunca es un simple intercambio. Los condensadores en servicio durante años pierden capacitancia, se abultan y se degradan internamente. Si las unidades nuevas se vuelven a colocar en las mismas posiciones sin abordar la coordinación de conmutación, la coincidencia de reactores en serie y el cableado y etiquetado del gabinete, la próxima falla es solo cuestión de tiempo.

Un cambio de capacitor es una oportunidad para restablecer el sistema, restaurando la capacidad de compensación, la confiabilidad de la conmutación y la capacidad de servicio a su estado diseñado en una sola pasada.

3. En el sitio: cada unidad abierta y revisada

Nueve unidades distribuidas en un sitio al aire libre significan frentes de trabajo dispersos y una ventana estrecha. Este es el registro de campo del trabajo.

Figura 01  Dentro del gabinete de compensación de capacitores. De arriba a abajo: disyuntores miniatura para protección de derivaciones, contactores de conmutación, reactores en serie y el banco de condensadores en paralelo de baja tensión en la base. Las barras colectoras y los conductores de salida están codificados por fases en amarillo, verde y rojo, con manguitos con números de cables en cada circuito y botas aislantes en las terminaciones, detalles que determinan directamente qué tan rápido se puede rastrear una inspección o falla más adelante.

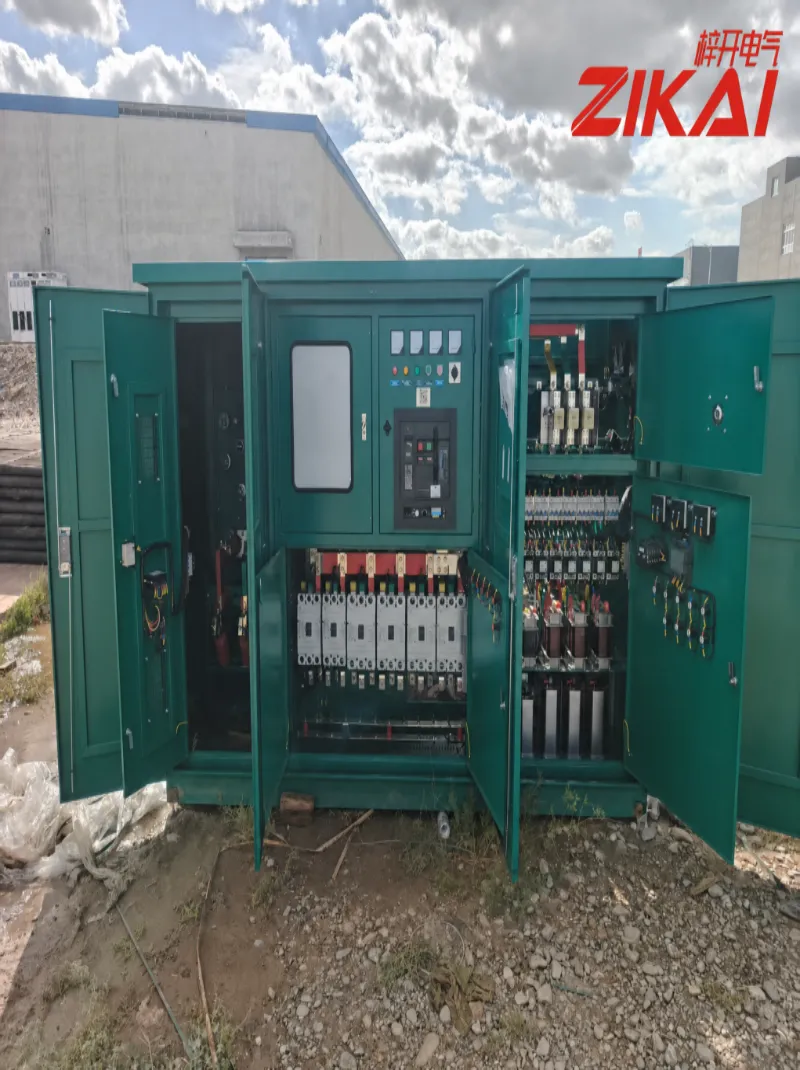

Figura 02  Dentro del compartimento de baja tensión de una subestación. Los disyuntores de caja moldeada, medidores y lámparas indicadoras están agrupados, con los circuitos de compensación de capacitores a la derecha. La forma en que se colocan los componentes con las puertas abiertas es la visión más clara de si una unidad será fácil de mantener.

Figura 03  Exterior del compartimento de baja tensión de una subestación exterior. Las señales de advertencia amarillas "Sala de bajo voltaje/Solo personal autorizado" están intactas y legibles: un requisito básico para la seguridad en el sitio y un elemento obligatorio en la inspección de entrega.

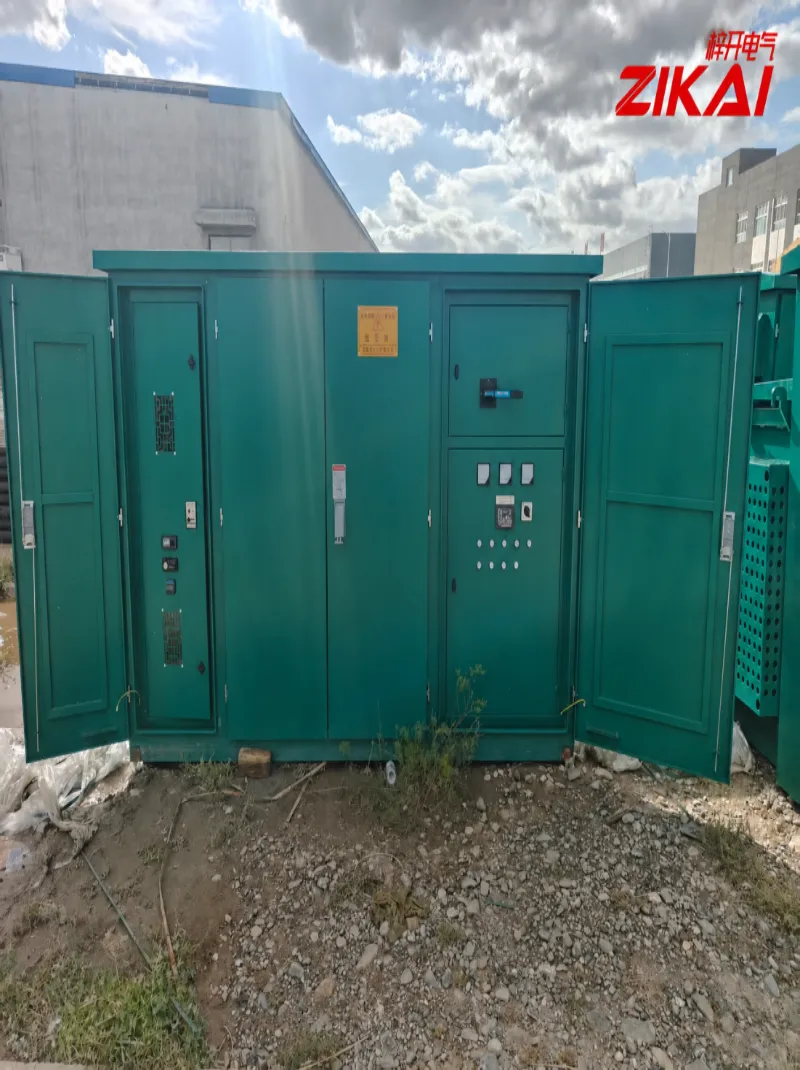

Figura 04  Compartimentos de compensación de condensadores y de alto voltaje, uno al lado del otro. El compartimiento de compensación del capacitor es en lo que se centró este trabajo. Una vez colocados los armarios en la base exterior, también se debe confirmar unidad por unidad el sellado, la ventilación y la continuidad de la puesta a tierra.

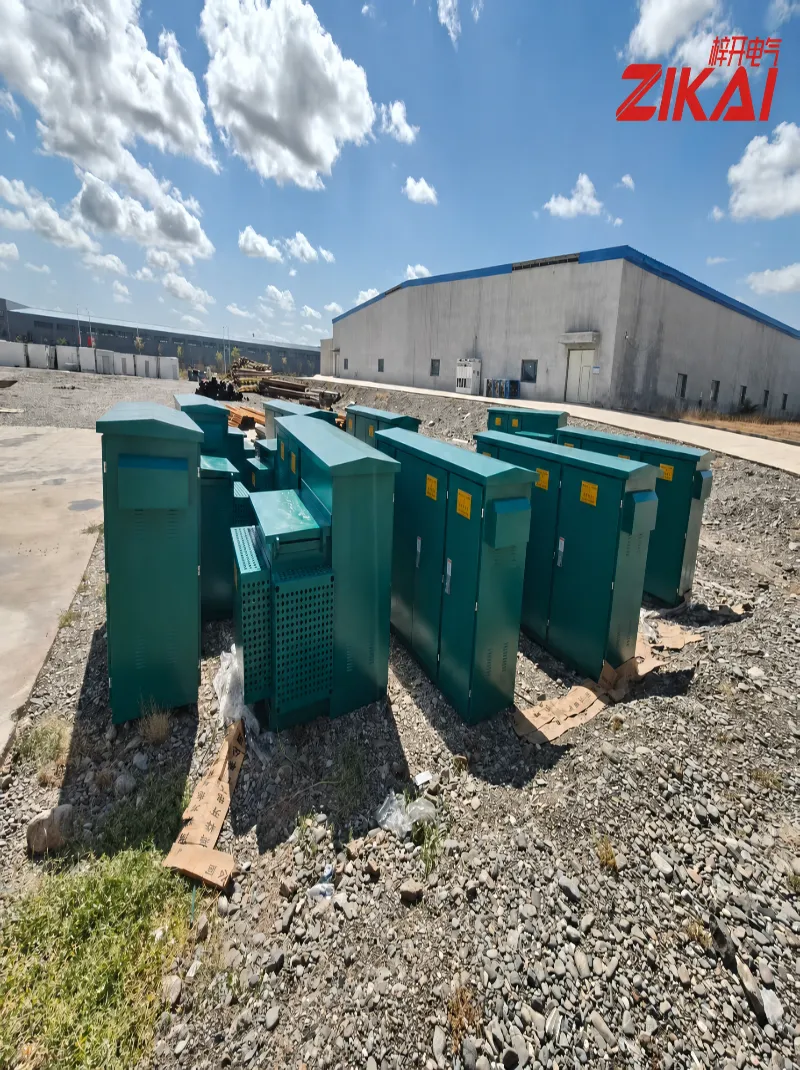

Figura 05  Equipo entregado al sitio y preparado para su instalación. El trabajo al aire libre significa competir con el clima, la arena arrastrada por el viento y las condiciones del sitio; lo estricta que sea la secuencia de trabajo a menudo decide el ritmo de entrega.

4. Tres detalles en los que no hacemos concesiones

1. Un condensador no está "adentro" hasta que se haya verificado el circuito de conmutación.

Los circuitos de condensadores normalmente funcionan en conjunto con reactores en serie, lo que amortigua la amplificación armónica y limita la corriente de entrada en la conmutación. Si se ignora la condición del reactor y del contactor durante un reemplazo, un banco de capacitores nuevo puede quedar expuesto a una irrupción mucho mayor a la que fue diseñado.

2. La mano de obra del gabinete decide el costo de mantenimiento dentro de diez años

Codificación de colores de fase, manguitos con números de cables, fundas aislantes de terminales, agrupación de arneses, fijación de barras colectoras y torsión: estas son las piezas que parecen corrientes en una fotografía de aceptación y de las que un técnico dependerá una década después. Si se hace correctamente, se puede localizar una falla en diez minutos. Si se hace sin cuidado, puede llevar un día completo.

3. Nueve unidades, un estándar

Si la disposición de los componentes, la definición de las fases y el etiquetado difieren de una unidad a otra en el mismo sitio, el mantenimiento se convierte en una conjetura. Aplicamos un único estándar de trabajo y convención de etiquetado en las nueve unidades y mantuvimos registros fotográficos en el sitio, por lo que el equipo es rastreable desde el día en que se entrega.

5. Lo que obtiene el cliente

• Compensación restaurada: la compensación reactiva ha vuelto a niveles normales, lo que mejora el factor de potencia y la calidad del voltaje, ayuda a reducir las pérdidas de línea y alivia la carga en los transformadores.

• Conmutación más confiable: se restablece la relación entre capacitores, reactores y contactores, lo que reduce el riesgo de daños secundarios debido a una conmutación anormal.

• Mantenimiento más sencillo: un esquema uniforme de color de fase y número de cables agiliza la inspección, la localización de fallas y el reemplazo de piezas de repuesto.

• Un proceso documentado: las etapas clave se fotografían y archivan, listas para ser utilizadas para futuros servicios o expansión del sistema.

6. Acerca de Zikai Electric

Zikai Electric (ZIKAI) fabrica, moderniza y da servicio a paquetes completos de equipos de energía, desde subestaciones y dispositivos de compensación de capacitores hasta equipos asociados de distribución y unión de cables. Nuestro trabajo es concreto: hacer que los equipos sean estables, útiles y sin problemas en condiciones reales de funcionamiento.

Kashgar es una parada en esa ruta. Desde zonas costeras húmedas hasta el noroeste azotado por el viento y con grandes cambios de temperatura, los equipos nunca funcionan en condiciones de laboratorio, y es exactamente por eso que insistimos en que cada terminación y cada etiqueta sean correctas.
