Impulsada por la transición energética global y las actualizaciones de la red a gran escala, laDisyuntor de vacío(VCB), uno de los dispositivos de protección más utilizados en los sistemas eléctricos, está experimentando una transformación sistemática. Esta evolución mueve a los VCB de una posición dominante en media tensión hacia aplicaciones de alta tensión, y de una simple función de conmutación hacia nodos de red inteligentes. La industria reconoce ampliamente que los BVC han entrado en una segunda curva de crecimiento caracterizada por alternativas ecológicas, integración digital y adaptabilidad ambiental extrema.

I. Impulsores del mercado y la tecnología: VCB entra en un nuevo ciclo de iteración

La principal ventaja de los disyuntores de vacío radica en el medio de interrupción (el vacío mismo), que ofrece cero emisiones de carbono, una gran capacidad de interrupción, una larga vida eléctrica y un funcionamiento sin mantenimiento. En el rango de media tensión (12 kV-40,5 kV), los VCB han sido durante mucho tiempo la solución dominante. Sin embargo, en niveles de voltaje más altos (72,5 kV y superiores), los disyuntores SF₆ han mantenido su posición de liderazgo debido a su excelente rendimiento de aislamiento. Dado que el SF₆ tiene un potencial de calentamiento global extremadamente alto (aproximadamente 23.900 veces mayor que el CO₂), su uso enfrenta regulaciones internacionales y limitaciones de carbono cada vez más estrictas.

Estos antecedentes proporcionan un claro impulso técnico para extender la tecnología de interruptores automáticos en vacío a aplicaciones de transmisión de alto voltaje. Las principales direcciones de desarrollo técnico actuales incluyen: aumentar la capacidad de tensión soportada de los interruptores de vacío de corte simple, aplicar tecnología en serie de corte múltiple a 126 kV y superiores, y soluciones híbridas que combinan aislamiento de gas ecológico con interrupción de vacío.

Comparación del impacto ambiental de diferentes medios de interrupción

II. Tecnología de vacío de alto voltaje: de "tendencia" a "validación de ingeniería"

La aplicación de disyuntores de vacío a los niveles de tensión de transmisión requiere superar varios desafíos técnicos clave.

Primero, la capacidad de aislamiento de los tubos de vacío. A medida que aumentan los niveles de voltaje, las características previas al impacto de la brecha de vacío, la condición de la superficie de contacto y la uniformidad del campo eléctrico tienen un impacto significativamente amplificado en el rendimiento del aislamiento. Los enfoques técnicos comunes incluyen la optimización de las estructuras de contacto (como los contactos de campo magnético axial), la mejora del nivel de vacío del interruptor y el empleo de estructuras de aislamiento compuestas.

En segundo lugar, respuesta de alta velocidad del mecanismo operativo. Los disyuntores de vacío de alto voltaje generalmente requieren tiempos de interrupción totales más cortos, lo que impone mayores exigencias a las características mecánicas del mecanismo operativo. Los mecanismos de resorte, los actuadores magnéticos permanentes y los mecanismos de repulsión electromagnética tienen cada uno sus propias ventajas y desventajas en términos de apertura rápida, velocidad de apertura inicial y control de dispersión.

En tercer lugar, el intercambio de voltaje en conexiones en serie de corte múltiple. A niveles de voltaje de 126 kV y superiores, la dificultad técnica y el costo de los interruptores en vacío de corte simple aumentan significativamente, lo que hace que la conexión en serie de corte múltiple sea una opción práctica de ingeniería. Sin embargo, las conexiones en serie de corte múltiple enfrentan desafíos con desequilibrios de distribución de voltaje tanto estáticos como dinámicos, lo que requiere soluciones como capacitores graduados o tecnología de control síncrono.

Según información de la industria disponible públicamente, varios fabricantes de aparamenta e instituciones de investigación nacionales e internacionales han completado el desarrollo de prototipos en el nivel de 126 kV y han entrado en la fase de validación de ingeniería. Este progreso se considera dentro de la industria como un paso sustancial hacia la extensión de la tecnología de conmutación en vacío a aplicaciones de alto voltaje.

Características técnicas de los disyuntores en vacío por nivel de tensión

III. Integración inteligente: VCB evoluciona de "elemento de conmutación" a "nodo de percepción"

En el marco de la automatización de la distribución y los sistemas inteligentes de operación y mantenimiento, los interruptores automáticos de vacío están adquiriendo un nuevo papel. Los VCB tradicionales se centran en el aislamiento de fallas y la protección de líneas. La nueva generación de VCB integrados primario-secundario integra profundamente funciones de detección de corriente/voltaje, recolección de energía, monitoreo de condición, comunicación y control de protección.

Específicamente, el consenso técnico de la industria incluye: diseño integrado compacto de transformadores de instrumentos electrónicos con interruptor de vacío; la capacidad del controlador para identificar y eliminar rápidamente fallas de cortocircuito (generalmente en unos pocos ciclos); soporte para reenganche automático rápido; y capacidades de registro de fallas y comunicación remota.

Además, con la creciente demanda de integración en la red de energía renovable, también está aumentando la necesidad de que los VCB interrumpan los componentes de alta corriente continua. Las corrientes de cortocircuito en el lado del sistema solar, eólico y de almacenamiento de energía a menudo contienen una proporción significativa de componentes de CC, lo que plantea desafíos técnicos más allá de los de los sistemas de CA tradicionales.

Módulos funcionales de VCB inteligentes integrados primario-secundario

Comparación de diferentes niveles de integración inteligente

IV. Adaptabilidad ambiental extrema: la alta protección de ingreso se vuelve clave para los productos para exteriores

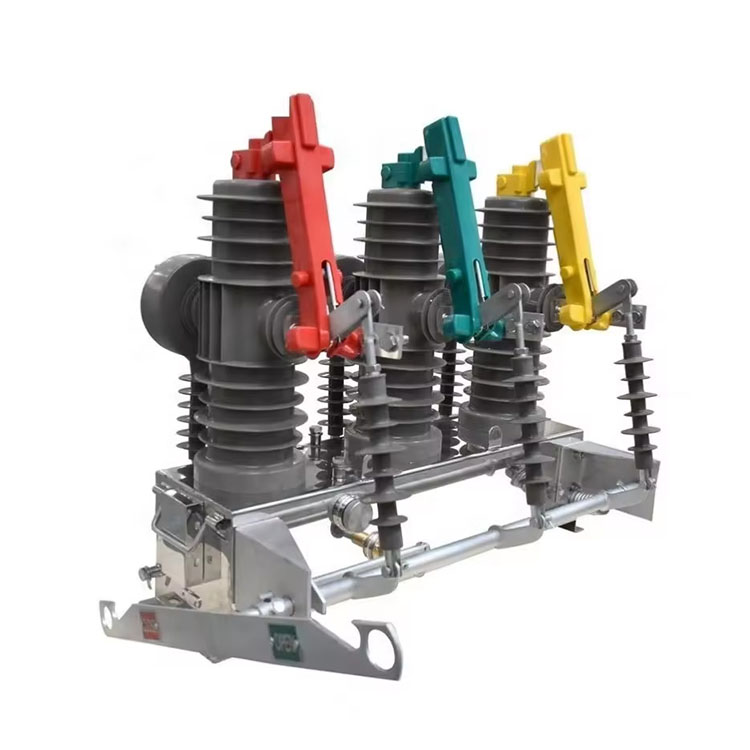

Los disyuntores de vacío montados en postes para exteriores funcionan en entornos complejos y variables. La humedad, la condensación, la niebla salina, las temperaturas extremas y el polvo son causas comunes de fallas en los equipos. Entre ellos, la degradación del aislamiento y la corrosión del mecanismo causada por la condensación son los problemas más destacados.

Para abordar este problema, aumentar la clasificación general de protección de ingreso (IP) se ha convertido en una importante dirección de actualización técnica para los VCB para exteriores en los últimos años. Las prácticas líderes en la industria han elevado los índices de protección del tradicional IP54 a IP67 o incluso IP68. IP67 significa que el equipo puede soportar la inmersión temporal en agua sin sufrir daños, mientras que IP68 significa la capacidad de funcionar mientras está continuamente sumergido en condiciones específicas.

Las tecnologías clave para lograr altas clasificaciones de IP incluyen: diseño de interfaz de sellado entre el interruptor y la carcasa del mecanismo, tratamiento resistente a la corrosión del mecanismo operativo y optimización de las estructuras de sellado entre los aisladores del bushing y la carcasa.

Comparación de VCB para exteriores según clasificación de protección de ingreso
